光学透镜有哪些种类?怎么区分?

2020-9-16 11:09:05      点击:

光学透镜的种类有:TV透镜,平板灯透镜,舞台灯透镜,广告灯箱&防水系列,广告灯箱&防水系列,COB透镜系列,5050透镜,路灯透镜,红外透镜,手电筒透镜,光学镜头,摩托车灯、汽车灯透镜,帕灯透镜,Cree(科锐),Luxeon(飞利浦流明),Seoul(首尔),Osram(欧司朗),国产流明(仿流明),Nichia(日亚),反光杯、蜡烛灯透镜,支架、其它。


光学透镜

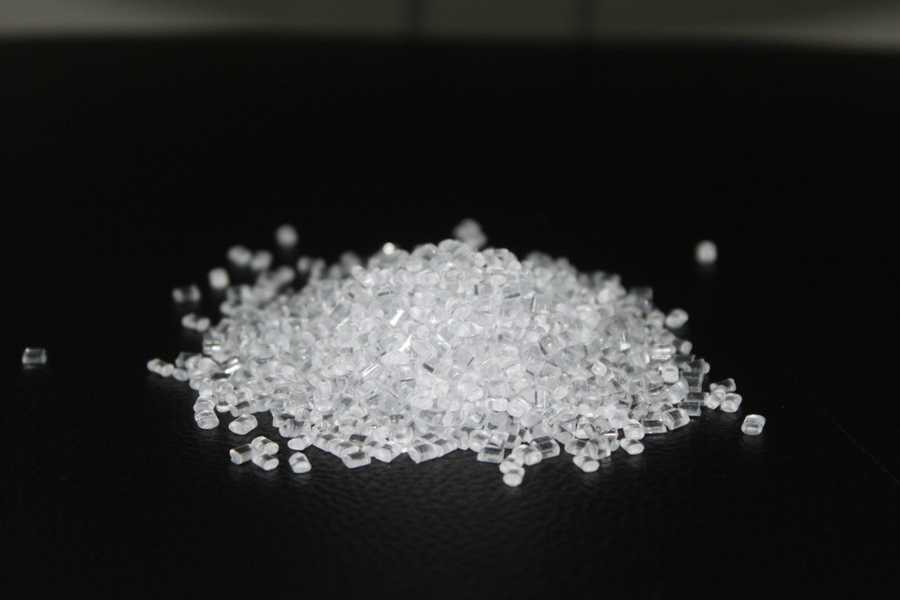

透镜的原材料为塑胶原料:科思创PC LED2245。

PC LED2245



COB透镜

照明常用术语


1、光
   光是一种电磁波。

可见光:由光源发出的辐射能中的一部分,即能产生视觉的辐射能.常被称作为“可见光”。

可见光的波长:从380nm----780nm

紫外线的波长:从100nm---380nm,肉眼看不见。

红外线的波长:从780nm---1mm,肉眼看不见。

2、色温

   以绝对温度K来表示。是将一标准黑体加热,温度升高至某一程度时,颜色开始由红—浅红-橙黄-白-蓝白-蓝,逐渐变化,利用这种光色变化的特性,某光源的光色与黑体在某一温度下呈现的光色相同时,我们将黑体当时的绝对温度称为该光源的相关色温。

3、显色指数(Ra)

   衡量光源显现被照物体真实颜色的能力参数。

   显色指数(0-100)越高的光源对颜色的再现越接近自然原色。

3.1、色温与感觉

色 温

光 色

气氛效果

光 源

大于6500K

清凉(带蓝的白)

清冷的感觉

荧光灯、水银灯

3300-6500K

中间(接近自然光)

无明显心理效果

荧光灯、金卤灯

小于3300K

温暖(带桔黄的白)

温暖的感觉

白炽灯、卤素灯杯

3.2、人体生物钟与光色温

3.3、显色性的效果与用途

Ra

感 觉

用    途

>90

极好

对色彩鉴别要求极高的场所,如印刷、印染品检验等

80-90

很好

彩色电视转播、陈列的展品照明

65-80

较好

室内照明

50-65

中等

室外照明

<50

较差

对色彩要求不高的场所,如停车场、货场等

4、光通量(流明Lm)

   表示发光体发光的多少,流明是光通量的单位。(发光愈多流明数愈大)

5、光效

   光源所出的光通量与所消耗电功率之比。单位:流明/瓦(Lm/W)

6、平均寿命

   也称额定寿命,它是指一批灯点亮至一半数量损坏不亮的小时数。

7、光强

   单位立体角内的光通量    单位: cd

8、照度

   照度是用来说明被照面(工作面)上被照射的程度,通常用其单位面积内所接受的光通量来表示,单位为勒克斯(lx)或流明每平方米(lm/m2)。

9、亮度

   亮度是用来表示物体表面发光(或反光)强弱的物理量,被视物体发光面在视线方向上的发光强度与发光面在垂直于该方向上的投影面积的比值,称为发光面的表面亮度,单位为坎德拉每平方米(cd/m2)。

10、发光效率

   通常简称为光效,是描述光源的质量和经济的光学量,它反映了光源在消耗单位能量的同时辐射出光通量的多少,单位是流明每瓦(lm/w)

11、光束角

   是指灯具光线的角度灯杯的角度。一般常见的有10°、24°、38°3种。

   下图是3个功率完全相同只是光束角不同的3个灯杯照射在墙面的效果,以及3种光束角的配光曲线示意图。相同功率的灯杯光束角越大其中心光强越小,出来的光斑越宽越柔和,相反光束角越小其中心光强越大,出来的光斑越越窄越生硬。

   不同光束角度产生的效果

12、颜色的显现和照度

   光源的显色指数与照度一起决定环境的视觉清晰度。在照度和显色指数之间存在一种平衡关系。从广泛的实验中得到的结果是:用显色指数Ra>90的灯照明办公室,就其外观的满意程度来说,要比用显色指数低的灯(Ra<60)照明的办公室,照度值高25%以上。

   要注意的是针对良好的视觉外观而言,如果为了节能而把室内照度减少到使视功能变坏的水平,是不可行的。应尽量选用有最佳显色指数和发光效率高的光源采用适当照度,以便用最小能量费用获得良好的视觉外观效果。

显色类别

一般显色指数范围

适用场所举例

A

Ra≥90

颜色匹配、颜色检验等

B

90>Ra≥80

印刷、食品分检、油漆、店铺、饭店等

80>Ra≥60

机电装配、表面处理、控制室、办公室、百货等

60>Ra≥40

机械加工、热处理、铸造等


40>Ra≥20

仓库、大件金属库等


 13、色温与照度水平的关系

 14、光环境

光环境是人们在一定的视觉空间对光的心理感受。

一个好的光环境给人产生一种良好的视觉感受,这种良好的视觉感受直接影响人们的身心健康。

人们在考虑营造良好的光环境同时,要考虑节能的问题。绿色照明的概念就是如何降低汞的释放量,如何节约人类奈以生存的有限能源。

A

AC(交流电)

经发电机所发出的方向交替的电流。


凹形反光槽

安装在顶棚上具有开放溢出的长凹槽形灯具。


安全照明

用以确保处于潜在危险过程中的人们的安全而提供的那部分应急照明。


安装高度

参考平面与灯具平面之间的距离。


暗视觉

调节眼睛以适应几百分之一坎德拉每平方米的亮度水平时的视觉情况。在这种情况下,杆状细胞被认为是主要的活跃成分。光谱是无色的。


B

不舒适眩光

可引起不适,而不一定破坏被照对象的视觉效果的眩光。


不透明介质

在所需光谱范围内不能传递辐射的介质。


半透明媒质

主要通过漫射传输来传播可见辐射的媒质。因此物体不能通过此媒质被清晰的看到。


备用照明

使正常活动得以基本不变的继续进行的应急照明部分。


波长(l)

在周期波传播方向上在同一时间连续两个相位相同的点之间的距离。


白炽灯

由电流加热元件产生白热光的光源(经常被称为普泡或GLS灯)


薄层天窗

以不透明或者半透明材料制成的直条作为遮挡物的天窗。


被利用的光通

参考面上所接受到的光通量。


饱和度

判断单一颜色在总体感觉中所占比例的视觉属性。


C

传输

辐射通过媒质,其单色成分的频率不变。


出口照明

应急照明中为确保出口可以被有效辨认的照明。在正常照明系统中断时使用。


初始光通

荧光灯燃点100小时后的光通输出。


参考面

其上照度被测量或详细说明的某一表面。


常规照明

对某区域不提供特殊需求的充分均匀的照明方式。


测角光度计

测量光源或灯具定向光线分布特性的光度计。


D

(道路的) 有效宽度

通过灯具轴的垂面与距灯具最远的路边之间的水平距离。


低压汞(蒸气)灯

涂有荧光粉或者没有涂有荧光粉的汞蒸气灯,其中光源工作时管内气压不超过100Pa。 例如TL灯。


低压钠(蒸气)灯

工作时,灯内局部气压不超过5Pa的钠蒸气灯,例如SOX灯。


单侧布灯

灯具只被安放在车道一侧的道路照明布灯方式。


单色辐射

辐射特性由单一频率决定。在实际中,非常小频率范围内的辐射可称之为单色辐射。


定向照明

工作面或被照物体上的光线主要由某一方向照射而来的照明方式。


对比度

对同时或连续观察到的某一区域两个部分之间的表象差别所进行的主观评估。(见亮度对比度)对比度域值见域值对比


对称光强分布

对光源而言,至少有一轴对称或面对称的光强分布。


挡屏

灯具中被设计用来防止光源在给定范围的角度内被直接看见的部分。注:实际应用中,挡屏也被用作光控制器。


灯丝

一般用钨(例如白炽灯)制成的金属丝。


灯具

对光源发出的光进行分配、过滤、转换的装置,其中包括安装、保护光源的各种附件及连接电路所必需的各种装置。


灯的寿命

当一组光源同时燃点时,其中一定比率的灯熄灭时的时间。


点光源

尺寸很小,小到与光源和被照物体之间的距离相比,在计算或测量中其尺寸可以忽略的光源。


电子(高频)镇流器

通过电子组件的帮助把电流转换为高频燃点放电灯的镇流器。其频率一般高于或等于20000 Hz。


电容

存储电能的器件,一般用于功率因数校正和光源稳定控制。


电气效率

对于镇流器而言,定义为PL/Pin,其中PL为光源功率,Pin 为输入镇流器的功率。例如,如果10%的总功率由热传导损失掉,则镇流器效率为90%。相对于标准的电感镇流器而言,电子镇流器具有更高的电气效率。由于电子镇流器可以在光源输出与电感镇流器相同光通的情况下减少功率损失,所以它的使用则更加节能。


电磁镇流器 (电感镇流器)

镇流器使用组装的铁芯和线圈组装而成,用于传输电流以启动和燃点荧光灯和高强度气体放电灯(HID)。


等亮度曲线(图)

对于给定的观察者位置,和给定的光源位置或者与光源相关的发光表面来说,该表面或曲线上各点的亮度相同。


等光强图

一系列的等光强曲线的组合。


等光强曲线

在一个以光源为圆心的虚拟的球面上,将光源射向球体上光强相同的各方向的点用线连接起来,就成为等光强曲线。


等勒克斯曲线(图)

某一表面上具有相同勒克斯值的点的集合。

等效罩纱亮度

为使亮度差别域值在不存在失能眩光的情况下与存在失能眩光失具有相同的感受,分别在背景和被照物体上叠加的亮度。


等效适应亮度

当观测器前均匀亮度值与实际非均匀亮度分布具有相同的可辨性时,等效适应亮度即为该均匀亮度值。


等照度曲线

某一表面上具有相同照度的点的集合。


E

EMI (电磁干扰)

由电气或电子设备造成的电干扰。高频电子设备的干扰等级应服从联邦通信委员会 (FCC) 或国际电工委员会(IEC)的规定。


F

反射

在某一平面上,一定角宽范围内所包含的光强极轴曲线上的矢径长度均大于其最大值的某一特定比例,这种情况定义为光束的发散。注:特定比例一般使用的值为1/10 (美国) 和 1/2 (欧洲)。 发散也相应的被称作“十分之一峰值发散”或“二分之一峰值发散”。


反射器

利用反射现象来改变光源光通量的空间分布的装置。


反射率(以前称作反射因子)

反射的辐射通量或光通量与入射通量之比。


发光

原子、分子或离子由于受能量的激发而产生的某一波长或波长范围内的光辐射,这种光辐射的能量超过了在相同温度下该材料产生的热辐射的能量。


峰值因子(灯电流峰值因子)

灯电流峰值与RMS(均方根值)或平均工作电流的比值。


峰值强度

光源或灯具在给定方向上的最大光强。


放电

在气体或蒸气中,电流在电场的影响下使带电粒子产生和迁移并流经该气体或蒸气区域的过程。荧光灯中,电极是指发射或吸收电子的金属灯丝。负电极(阴极)产生带负电的自由电子而由正电极(阳极)吸收,并在两极间产生电流和弧光。


放电灯

直接或间接地通过气体、金属蒸气或多种气体和蒸气的混合气的放电以得到光输出的光源。


泛光照明

为泛光照明设计的投光系统,一般可以投射任何方向并具有防水防风雨结构。


辐射

能量以电磁波或粒子的形式进行的发射或转移。


辐射功率

以辐射形式发射、转移,或接收的功率。单位:瓦特,W


辐射效率(ηe)

辐射源发射的辐射通量(功率)与消耗功率之比。


辐射能量(Qe,Q)

以辐射形式发射、转移,或接收的能量。单位:焦耳,J


辐射通量见辐射功率

辐照度(Ee , E)在某一指定表面上单位面积上所接受的辐射能量。单位: W/m2


防喷射灯具

防止来自各个方向水的喷射的灯具。


防尘灯具

在灰尘较多的环境下,可以防止具有某些特定属性或特点的灰尘进入其中的灯具。


防水滴灯具

当灯具安装在规定工作位置时,可以防止垂直方向上下落的水滴入灯具。


防水灯具

当浸入水下特定深度时可以经得住水的渗透的灯具,但是不能在水下长久使用。见潜水灯具。


防蒸气灯具

可防止一特定蒸汽或气体进入灯罩的灯具。


防雨灯具

用于室外能够防止雨水渗透的灯具。


G

 光

能够直接引起视觉感的辐射,如可见辐射。


光刺激

进入人眼并产生视觉的可见辐射。


光周期

自然界或人造的能够影响生物有机体的亮暗循环。


光度测量

根据给定的光效函数,如V(λ)和V’(λ),测量辐射量的方法。


光强分布

光源或者灯具在空间各个方向的光强分布。


光强曲线图(表)

光强由极坐标或者图表给出,表中的数值为光源在每1000流明光通时产生的光强。对于光强非对称分布的情况,可采用两个不同平面内的光强分布图来表示该灯具的光强分布情况。其中,两平面分别为

1.       通过灯具纵轴方向的垂直平面。

2.       与以上平面垂直的平面。

 注:光强表可用于:

1.       大致描述灯具的光强分布;

2.       用以计算各点的照度;

3.       用以计算灯具的亮度分布。


光强(Iv, I)

光源在给定方向上的单位立体角中发射的光通量。单位:坎德拉,cd
  注:灯具的光强通常由光强曲线或者等光强曲线给出。


光控制器

灯具的一部分,用以控制光源光通量的空间分布.
  注:实际当中光控制器也相当于一个挡板的作用。


光效

某一光源发出的光通量与其消耗功率的比值。


光束光通量

对于一个投射体而言,光束中I=1/2Imax(欧洲)或I=1/10Imax(美国)范围内所辐射出的光通量。


光束扩展

表示光线在道路上扩展程度的灯具特性。灯具可分为窄光束,中等光束和宽光束三类。


光束效率

由光束角限定的立体角内辐射出的光通量与裸光源光通量之比。


光束角

在光束的轴面上,光强值降至其峰值某一比例时所对应的角度。


光檐照明

光源附着于顶棚,并由平行于墙面的面板遮挡的照明系统,其光线分布于垂直墙面上。


光源功率

即光源工作时的输入功率。


光致发光

由于吸收光辐射而发光的现象。


光色

由于物体发光或者镜面反射光线,而使人感知的颜色。单位:流明/瓦,lm/w


光谱亮度效率曲线

该曲线给出CIE标准光度测量观察者对决定于波长的单色辐射的相对灵敏度(V)。


光谱光分布

对辐射而言。用某一光度学量(光通量,光强等)的相对光谱分布对一辐射的光谱特性进行的描述。


光谱分布

指光度量(光通量,光强等)或辐射度量(辐射功率,辐射强度等)的光谱分布。该分布为波长的函数。

注:通常使用相对光谱分布,即光度量或辐射度量的光谱分布由该量的任意比例值表示。


光谱能量分布

对辐射而言。用某一辐射度量(辐射功率,辐射强度等)的相对光谱分布对一辐射的光谱特性进行的描述。


光输出比率

在指定的实际条件下,灯具出射的总光通与裸光源光通的比值。


光输出比率

在指定的实际测量条件下,灯具出射的总的光通量与光源在没有灯具的条件下出射的总光通之比。


光通利用率(U)

被利用的光通与离开灯具的光通量之比。


光通量(φv,φ)

光源每秒钟发出的光的总量。

单位:流明lumen, lm


功率因子

电路中的功率与电流、电压均方根的乘积之比。

对于正弦波来说,功率因子等于电压、电流位相差的余弦。


       工作面

定义成平面的参考面,工作在其上进行。


       感知速度

 物体被探测到所需的最小暴露时间的倒数。


       感觉色

 视觉感觉的一种,观察者可以在具有不同辐射的观察环境中对相同的大小、形状、结构等进行分辨的能力。


杆状细胞

 视网膜上的感光细胞,包括能够启动暗视觉过程的光敏色素。杆状细胞可能不参与颜色刺激区分。


格栅

用半透明或者不透明材料作屏蔽,通过几何设计使之在给定的角度范围内可以隐藏光源。


规则(或直接)传输

没有漫射的传输,服从几何光学的规律。


规则(或镜面)反射

没有漫射的反射,服从几何光学的规律;就像镜面造成的反射。


高功率因子镇流器

功率因子高于0.90的镇流器。


高压汞(蒸气)灯

涂或不涂荧光粉的汞蒸气放电灯,其燃点过程中汞蒸汽的分压强为成105 Pa的量级。例如: HPL 和 HPL-N 型灯。


高压钠(蒸气)灯

燃点过程中钠蒸气的分压强为 104Pa的量级放电灯。例如, SON 和SON-T型灯。


高频工作

一般指电子镇流器以20到60 千赫 (kHz), 即每秒20000 至 60000 次的工作状态。

H

环境因子(道路)

一定宽度的人行道上的平均照度和与之等宽的车道上的平均照度之比。


弧光

电流流经两个电极间的空间所形成的高强度发光放电。


弧光放电(气体或蒸气中)

与辉光放电相比,阴极位降相对较低的放电形式。


混光灯

泡壳内同时含有高压汞蒸气放电管和白炽灯丝,并以串联方式相连接的光源,如ML灯。泡壳可为漫射型或涂以荧光材料。


混合反射

是规则反射与漫反射的混合。


混合透射

规则透射与漫透射的混合。


红外辐射

波长大于可见辐射的光辐射。


辉光放电

阴极的二次发射远比热离子发射强得多的放电形式。


黑体轨迹(普朗克轨迹)

色度图上代表不同温度黑体(普朗克辐射体)的色度曲线。


黑体(普朗克辐射体)

对于不同波长、入射方向或偏振的所有入射光线均完全吸收的热辐射体。


J

交错布灯

道路照明布灯方式,此时灯具被轮流安放在车道两侧。


均匀色度标尺(UCS)图

二维坐标图。其坐标定义使整个色度图上的坐标间距尽可能与同一亮度的颜色刺激的色差步长相等。


局部照明

以较高的照度照亮指定区域,经常用于工作面的照明。


聚光

采用投光器(小型)使发射集中于20°角的光束内。


金属卤化物灯

主要由金属混合蒸气(如汞)和各种卤素化合物(如铊,铟,钠的卤化物)受激发而产生辐射的光源。例如:HPI-T光源


金属蒸气放电灯

与汞蒸气灯、钠蒸气灯等一样,主要由金属蒸气产生光的放电灯。


镜面反射器

灯具中被设计成利用镜面反射来在所需的方向上反射光源光通量的那部分。


镜面因子(S1和S2)

表示道路表面镜面反射程度的因子。


间接光通

经照明系统中的各反射面反射后到达被照表面的光通量。


间接照明

采用具有一定配光曲线的灯具进行照明,在不考虑工作面边界时使得直接到达工作面的光通不超过总光通的10%的照明方式。


间距

安装中,两个连续的灯具中心之间的距离。


 K

可见辐射

可导致视觉感觉的任何辐射。


开关启动型荧光灯

适用于带有预热电极启动器的电路操作的荧光灯。例如‘TL’D。


快速启动

通过灯丝被预热使灯点燃的启动方式。


空间系数(K)

代表房间的几何形状,并用于计算利用系数或光通利用率的系数。

注1

除非另外说明,空间系数由下式给出

K = (l x b)/(h x (l + b))

其中,l为房间的长度,b为房间的宽度,h为工作面之上灯具间的距离。

注2

顶棚空间指数可用相同的式子运算得出,只是此时h为顶棚到灯具的距离。


阈值增量(TI)

指示失能眩光受控程度的数字。


阈值对比

眼睛适应于给定状态的最小可察觉对比。


L

亮度

表征某一表面所辐射出光线多少的视觉参量。


亮度产生因子(道路表面)

道路照明系统中,平均亮度与平均照度的比值。


亮度减少系数(r)

灯具系数(q)与cos3g的乘积,其中g为光线入射角。


亮度分布曲线

在垂直平面内表征灯具亮度的曲线,其中将亮度表征为与垂直方向夹角的函数。


亮度域值

能够被感知的最小亮度。


亮度对比度(c)

在视觉区域中,亮度对比度可以用相对亮度的差值表示为:

C=(L1-L2)/L2

其中亮度对比的两部分面积大小有所不同:

L1 :表示诸如被照物体等很小区域的亮度

L2 :表示诸如背景等较大面积表面的亮度


亮度系数(q)

在给定观察方向、给定光线入射方向上,单位照度上的亮度。

单位:cd/m2/lx


亮度(L)

光源在某一方向上的亮度是光源在该方向上的单位投影面积、单位立体角中发射的光通量。单位:cd/m2


冷启动光源(瞬时启动光源,美国)

电极无须预热即可启动的放电灯。


利用因子

被利用的光通与灯发射的光通量之比。


卤素灯

含有钨灯丝和少量卤素的充气灯。


卤钨灯

含有卤素或卤素化合物的充气钨丝灯泡。


流明

光通量的单位,等于光强为1cd的均匀光源射入单位立体角中的光通量。


磷光

经过激发后因光致发光而产生,并能持续一定时间的光。


立体角

在单位半径的球体中心对球表面上的投影面积所张的角。

        单位:球面度,sr。


M

明视觉

眼睛适应于至少为几坎德拉每平方米亮度时的视觉。明视觉主要由锥状细胞来调节。


漫反射

依靠漫射现象改变辐射空间分布的器件。


漫射照明

工作面或被照物体上不存在明显来自于从某一特定方向上的光线的照明方式。


漫射(散射)

光束被某一表面或介质改变为多种方向,而不改变其单色光的频率时,所发生的空间光分布的改变。


漫透射

宏观角上来说是没有规则透射的那种透射
