薄膜开关制作技术中丝印过程图文说明

2020-9-21 10:35:05      点击:

  一、科思创PC薄膜开关的由来与分类:

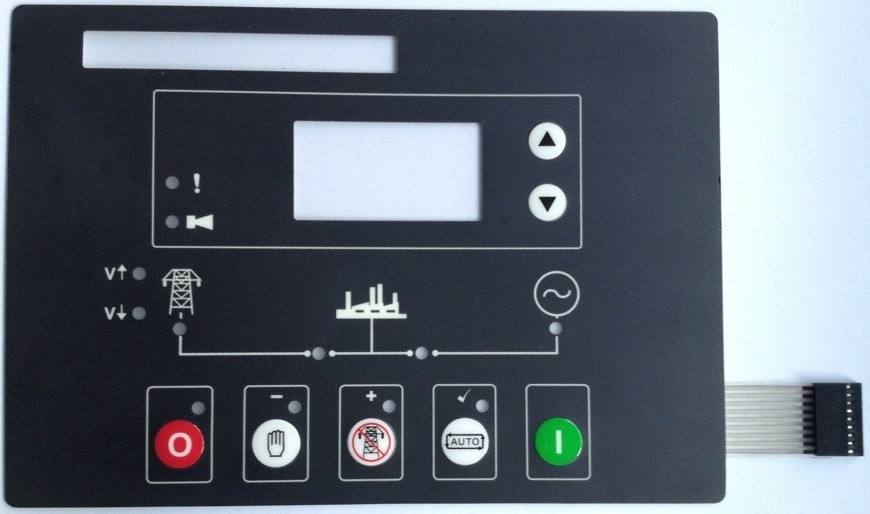

薄膜开关

图片:薄膜开关

    1、由来:

    1)、图形是制作在科思创PC薄膜基材上,整个元器件是一个开关功能,由此而称为薄膜开关,英文名为MEMBRANE SWITCHES。

    2)、由几层不同材质薄膜粘合成成品,厚度为1、2~2、5MM左右,外观如板状,兼有面板和开关的双重作用,所以又称面板开关,英文名PANEL SWITCHES,或称为薄板开关。

    3)、由于这种开关动作行程短,仅为0.25~0.5MM左右,开关按压力为0.5~1N,较敏感,手轻触就完成开关作用,故又称触摸开关,或轻触键盘。

    2、分类:

    1)、按电路基材分为柔性板和硬性板

    2)、按面板外形分为平面式或立体式

    3)、按操作感受分为无感式和有感式

    4)、按特殊用途分为透明式和指触膜屏式

    5)、按结合方式分面板与分立件和键帽与键盘

    6)、这里我们只对柔性板薄膜开关(R)的片材和印料的使用进行讨论。

    二、科思创PC薄膜开关结构形式和目前常用的R结构

    1、结构:有柔性板(R)和硬性板(Y)

    1)、R结构:科思创PC薄膜开关的面板层,隔离层,电路层全部由各种不同性质的软性薄膜如:PETPCPVC组成。

    2)、Y结构:开关的图形和线路分别是制作在普通双面印刷线路复铜板两面,通过金属化孔,将两面线路沟通,并在其背面焊接元件,用金属导片作为导通迷宫触盘的触点,接擦件用扁平电缆引线绕成。

    3、薄膜开关中用的科思创PC薄膜片材

    面板用材:英国柯图泰与三和国际合作的AUTOTEX产品,厚度有不同的规格,有(厚度0.12~0.25UM)面板用材。

    砂面PET有:F系列(细砂面),V系列(粗砂面)。具备可打凸,两面经过特殊化学处理的好极性片材,砂面可印透明窗口液,光面可印PVCPC类油墨。

    硬涂层化学处理的PET:EBG(光面)系列EBA(雾面)系列

    硬涂层的PC片有不同规格:AUTOFLEXPCG(光面)AUTOFLEXPCA(雾面)

    电路层用片材:有:AUTOTEX产品特殊PET。

    经热稳定及防收缩处理和粘连处理的光面PET片材,有AUTOSTATCT3,CT4,CT5,CT7,厚度分别为25,100,125UM。

    经热稳定及防收缩处理和粘连处理的雾状PET片材,为HT5,厚度为125UM。

    经热稳定及防收缩处理和粘连处理的不透明白缎纹状PET片材,为WT5,厚度为125UM。

    隔离层通常用0.05~0.2MM厚的PET,PVC,其厚度取决于键位及隔离窗孔的大小和形式。隔离窗孔是用冲压制成。

    4、印料及其印刷

    窗口液:UV固化型。有WINDOTEX GLOSS(光面透明),WINDOTEX ANTIGIARE(雾面)即哑面,FOTOTEX UV MATT(砂面)。光面透明窗口液和雾面窗口液可混合,以达到所需的效果。印前彻底搅拌,100T丝网,25#~35#毛细菲林制作网版,避太阳光印刷,印刷顺序放于面版印刷的第一或第二道工序。窗口液能使毛面面版面的窗口恢复透明,也可使透明的窗口成为不透明的哑光面。

    网印胶水可选三和国际科美莱品牌C/Tacr110,该胶水适用于-40~180℃,适用材质为PET,PC,PS,PPPMMA及金属、玻璃上。

    面板层装饰油墨

    A、供面板用油墨属溶剂挥发型油墨,这方面的油墨品种很多,但应从油墨细度,色相纯正,遮盖力强,与基材PET结合牢等方面考虑,建议选择用德国宝龙T-J系列,日本精工GAP系列,丽色达GV等系列。

    B、面板印刷是以反字,反图纹印刷在PET的光面上(如果PET不用AUTOTDEX片材,则应对其进行极化处理)。

    C、按溶剂挥发油墨的要求操作(如印前油墨需充分搅拌)。

    D、对套色印刷应遵守先深色后浅色,对于浅色色块印刷尽可能印两次,保证其遮盖性,从而使墨色饱和度提高了,避免彩色叠印出现重影。

    E、注意防止深色底套印浅色时,浅色调墨色相改变,浅色墨应尽量采用阴文空版印刷,减少深墨对浅墨色相的影响,若无法用空版印法,则阳文图墨印的厚些,但必须干透,使墨色遮盖增强。

    F、注意前后印背色的要求,一般印白色和银色,其作用在防止露出板面背后的电路图形,同时不改变色墨的色相,并能把面板先印的墨色衬托得更为鲜艳,因此,背面印刷墨要求遮盖性强,选择得不好,印一次不够,可印两次等达到效果。

    面板背面丝印封底的作用:为了防止面板墨层的磨损,保护图文色彩.

    A、对面板背面墨层进行一次清理,提高遮盖能力,防止露出面版后的电路。

    B、必须对面板背面丝印上层封底墨,封底墨可用宝龙T-J-944(白色),最好丝印银色墨,除达到遮墨外,同时使墨色衬托得更鲜艳。

    面板的透明窗口部分的装饰:

    A、可印刷柯图泰窗口液

    B、可印专用彩色透明油墨,其彩色透明墨的颜色应与发光器件发光元件的颜色和波长一致,使发出的光更亮。

    C、如何选择和使用透明度好的三原色,使透明墨在透明的窗口部分呈现出高彩色透明度。在实际应用中发现,透明度不太好。另一种透明度好而墨层表面产生皱纹,对于透明度不好的很方便,应重选精良的油墨,如选德国宝龙,日本精工,以及丽色达GV系列等,对于墨面出现的桔皮状皱纹,则应从对油墨的印前处理上去考虑。使墨面轻微的皱纹消除。
